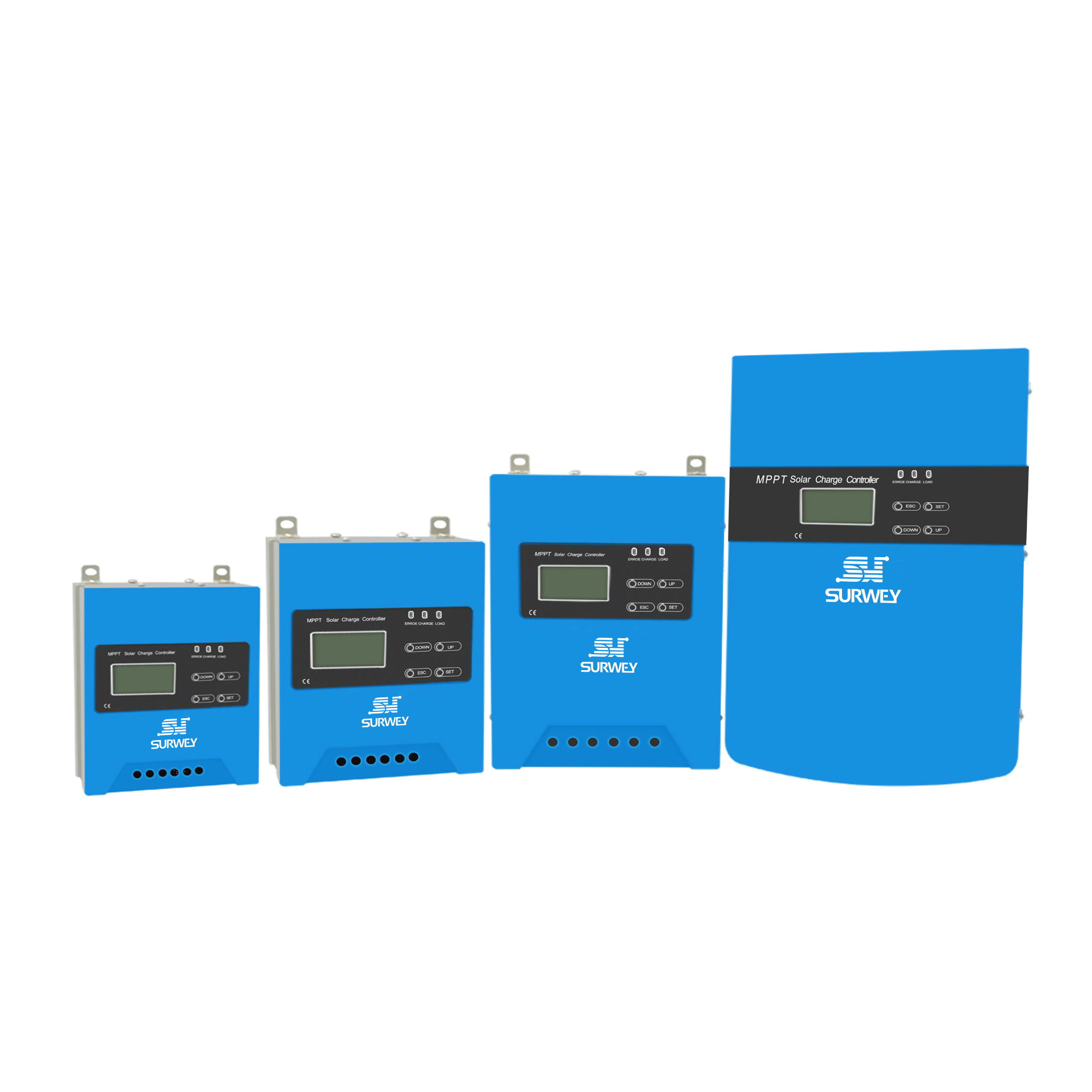

10–120 A step-down solar controller

A step-down solar controller featuring high-performance MPPT tracking technology, with a conversion efficiency exceeding 98 per cent. It supports 12/24/48/96V multi-battery systems and is compatible with a wide range of batteries. Equipped with comprehensive protection functions, it offers optional RS485 communication and remote mobile monitoring, and is suitable for photovoltaic energy storage systems. It is widely used in residential power generation and off-grid power supply applications.
CONTACT US

Product Details

System Parameters
Parameter Name Parameter values (and adjustable ranges)
Model SW-MPPT-MINI SW-MPPT-AL SW-MPPT-BL SW-MPPT-CL
Current Rating (A) 10  20  10  20  30  40  50  30  40  50  60  70  50  60  80  100  200
Maximum Charging Current (A) 10  20  10  20  30  40  50  30  40  50  60  70  50  60  80  100  200
Maximum PV Input Power (12V) (W) 120  240  120  240  360  480  600  360  480  600  720  840  600  720  960  1200  1440
Maximum PV Input Power (24V) (W) 240  480  240  480  720  960  1200  720  960  1200  1440  1680  1200  1440  1920  2400  2880
Maximum PV Input Power (48V) (W) - - 480  960  1440  1920  2400  1440  1920  2400  2880  3360  2400  2880  3840  4800  5760
Maximum PV Input Power (96V) (W) - - - - - - - - - - - - 4800  5760  7680  9600  -
Maximum Output Current (A) 7  14  7  14  21  28  35  21  28  35  42  49  - - - - -
PV Open-Circuit Input Voltage Range (V) 20V-80V
(12V system)		 20V~100V(12V system) 20V~100V(12V system)
40V~145V(24V system) 40V~145V(24V system)
40V-80V
(24V system)		 80V~145V(48V system) 80V~240V(48V system)
80V~240V(96V system)
System Recognition Voltage Range (V) 12V system DC9V-DC16V
24V system DC18V-DC32V
48V system DC42V-DC60V
96V system The 96V system is a standalone system
MPPT Efficiency >99.5%
Conversion Efficiency >98%
Operating Mode Default setting: 24-hour domestic mode
Operating Environment Parameters
Operating temperature -20C°~50C°
Storage temperature -30C°~70C°
Humidity 10%–90% (no condensation)
Protection rating IP30
