光伏储能交流耦合与直流耦合架构对比分析

Created on：2026-07-31

前言

“ 在分布式光储一体化项目建设中，交流耦合与直流耦合是应用最广泛的两种系统架构。两套系统都能够实现光伏发电就地消纳、富余电量存储、电力缺口储能补能的目标，但电能传输路径、设备配置、运行效率存在明显差异。很多工程方案设计中容易混淆两种拓扑，导致系统配置不合理。清晰掌握两种架构的电流流向、运行逻辑与优缺点，是开展光储系统方案设计、项目选型的重要前提。”





🎥交流耦合与直流耦合电流流动示意视频



一、【交流耦合】电流流向（两套独立逆变器，交流母线汇合，能量双向）

系统组成：光伏板 + 光伏逆变器、储能电池柜 + 双向储能变流器（PCS）、交流母线。

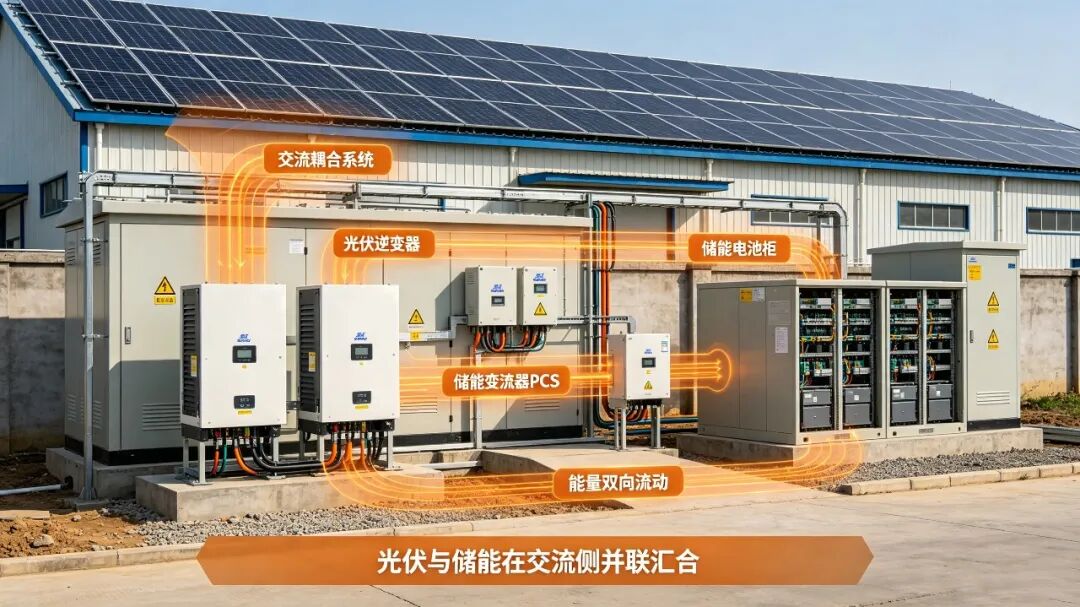

交流耦合场景图

▶工况 1：光伏充足，多余电量给电池充电

光伏板（直流电）→光伏逆变器（DC→AC）→交流母线→储能变流器 PCS（AC→DC）→储能电池柜充电

⚠️电能转换：直流→交流→直流，两次变换，损耗更大

▶工况 2：光伏出力不足，电池放电补负载

储能电池柜（直流电）→储能变流器 PCS（DC→AC）→交流母线，和光伏逆变器输出交流电汇合，共同供给负载

▶工况 3：夜间无光伏，电池单独供电

储能电池→PCS 逆变成交流电→交流母线→负载

核心特点：光伏、储能在交流侧并联；电池必须经过 PCS 接入交流母线，图中标注「能量可双向流动」。

二、【直流耦合】电流流向（光储一体机，直流母线共用）

系统组成：光伏板、储能电池直接并联在直流母线，共用一台光储逆变器。

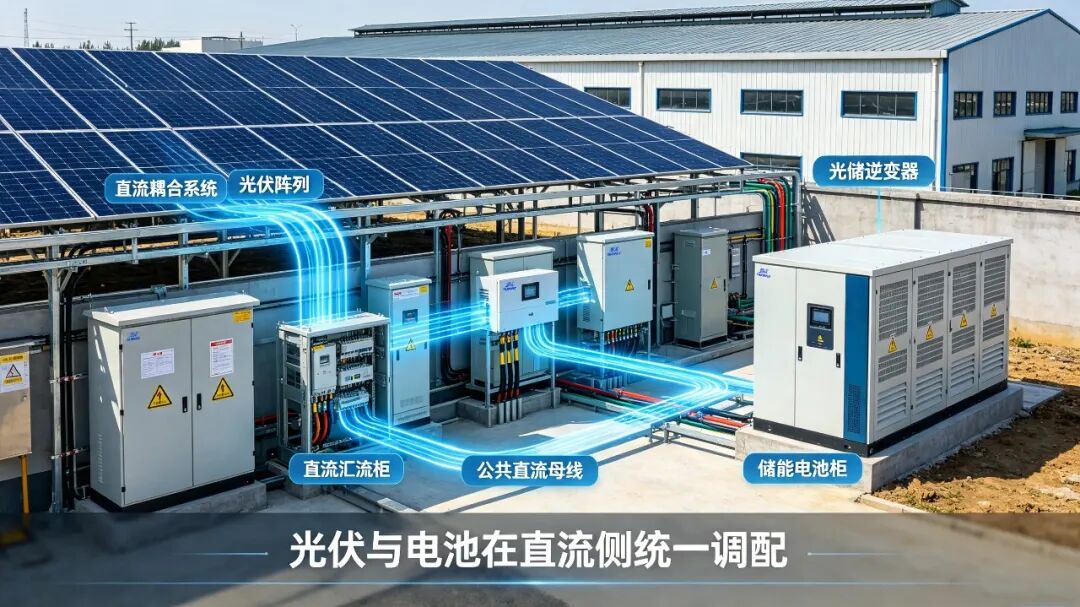

直流耦合场景图

▶工况 1：光伏充足，优先供电，余电充电池

光伏板输出直流电→直流母线路径分支：① 直流电送入逆变器（DC→AC）→输出交流电供给负载；② 多余直流电直接存入储能电池（无需二次交直流转换）

▶工况 2：光伏不足，电池一起出力

光伏直流 + 电池直流，在直流母线汇合，统一送入逆变器逆变，再输出交流电给负载

▶工况 3：夜间无光

储能电池直流电→直流母线→逆变器逆变→供给负载

核心特点：光伏与电池在直流侧汇合，只经过一次逆变，转换损耗更低，也就是图中标注「集中逆变效率更高」。

三、极简对比总结

交流耦合充电路径：光伏 DC →【光伏逆变器】→ AC 交流母线 →【储能 PCS】→ DC → 电池

直流耦合充电路径：光伏 DC →直流母线 → 一部分直接充电池；一部分送入逆变器转为交流电供负载

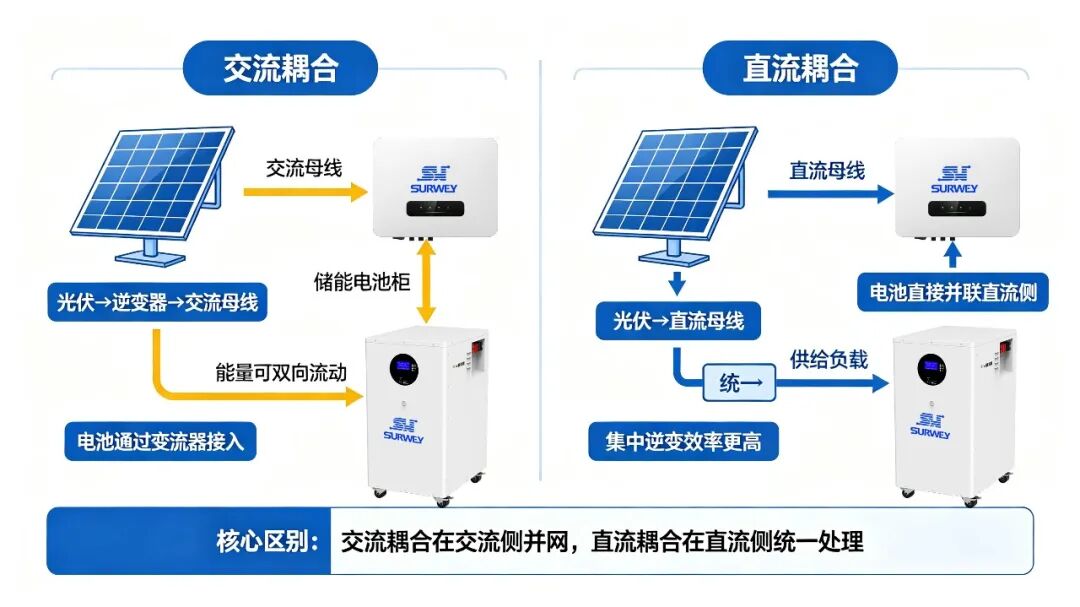

交流耦合与直流耦合拓扑对比图

补充直观区分

✅交流耦合：先全部变成交流电再汇合，储能设备独立，适合原有光伏电站改造加装储能；
✅直流耦合：光伏、电池先在直流端汇合，共用逆变器，适合新建一体化光储项目。
